株式会社Same Sky Japan

DIPスイッチ製品ピックアップ 　

　Same SkyではスライドDIPスイッチ、ピアノDIPスイッチ、ロータリーDIPスイッチを用意しております。スライドスイッチはピッチ1.27mm~2.54mm、ピアノスイッチはピッチ2.54mmと、スタンダードで扱いやすい製品を揃えている他、ロータリースイッチはピッチ2.54mm~5.08mmにてIP67防水タイプも多く用意しております。

2.54mmピッチ　ピンタイプ　スライドDIPスイッチ

シリーズ	端子	ツマミ	極数	底面	ピン長	寿命	動作温度	奥行	高さ

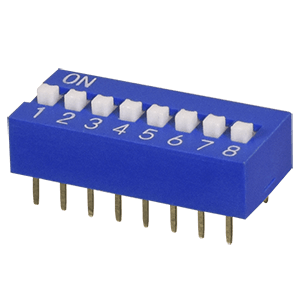

DS01-254	ピン	凸ノブ	1～10, 12	凸型 / フラット	3 mm / 3.8 mm	2,000	-40～85℃	9.9 mm	5.5 mm / 5.35 mm
DS03-254	ピン	凸ノブ	2～8, 10, 12	凸型	2.7 mm	2,000	-40～85℃	5.35 mm	9.9 mm
DS04-254	ピン	凸ノブ / フラット	1～8, 10, 12	フラット	3.5 mm / 4.74 mm	2,000	-40～85℃	6.2 mm	3.66 mm

2.54mmピッチ　SMTタイプ　スライドDIPスイッチ

シリーズ	製品画像	端子	ツマミ	極数	底面	ピン長	寿命	動作温度	奥行	高さ
DS04-254 -SMT		ガルウイング	凸ノブ / フラット	1～8, 10, 12	フラット	-	2,000	-40～85℃	6.2 mm	3.66 mm

1.27mmピッチ　SMTタイプ　スライドDIPスイッチ

シリーズ	製品画像	端子	ツマミ	極数	底面	ピン長	寿命	動作温度	奥行	高さ
DS05-127 -SMT		ガルウイング	フラット	2～4, 6, 8, 10	フラット	-	2,000	-40～85℃	5.4 mm	2.4 mm

2.54mmピッチ　ピンタイプ　ピアノDIPスイッチ

シリーズ	製品画像	端子	ツマミ	極数	底面	ピン長	寿命	動作温度	奥行	高さ
DS02-254		ピン	凸ノブ / フラット	2～8, 10, 12	凸型 / フラット	3.65 mm / 3.8 mm	2,000	-40～85℃	10.8 mm	9.6 mm

2.54mmピッチ　ピンタイプ　ロータリーDIPスイッチ

シリーズ	端子	ツマミ	ポジション	操作部	ピン長	寿命	動作温度	防水性	幅x奥行	厚さ
RDS-1045	クリンプピン	フラット	10, 16	矢印	4.39 mm	10,000	-40～85℃	-	10 x 10 mm	4.5 mm
RDS-1055	クリンプピン	フラット	10, 16	矢印	3.39 mm	10,000	-40～85℃	-	10 x 10 mm	5.5 mm
RDS-74R-254	ピン (直角)	フラット	10, 16	矢印	3.5 mm	25,000	-60～125℃	IP67	7.4 x 7.4 mm	5.8 mm
RDS-74R45A -254	ピン (直角)	凸ノブ	10, 16	スリット	3.5 mm	25,000	-60～125℃	IP67	7.4 x 7.4 mm	5.8 mm

2.54mmピッチ　SMTタイプ　ロータリーDIPスイッチ

シリーズ	製品画像	端子	ツマミ	ポジション	操作部	ピン長	寿命	動作温度	防水性	幅x奥行	厚さ
RDS-1045-SMT		ガルウイング	フラット	10, 16	矢印	-	10,000	-40～85℃	-	10 x 10 mm	4.5 mm
RDS-1055-SMT		ガルウイング	フラット	10, 16	矢印	-	10,000	-40～85℃	-	10 x 10 mm	5.5 mm

5.08mmピッチ　ピンタイプ　ロータリーDIPスイッチ

シリーズ	端子	ツマミ	ポジション	操作部	ピン長	寿命	動作温度	防水性	幅x奥行	厚さ
RDS-74365	ピン	フラット	10, 16	矢印	3.5 mm	25,000	-60～125℃	IP67	7.4 x 7.4 mm	3.65 mm
RDS-74365 -45A	ピン	凸ノブ	10, 16	スリット	3.5 mm	25,000	-60～125℃	IP67	7.4 x 7.4 mm	3.65 mm
RDS-74R-508	ピン直角	フラット	10, 16	矢印	3.5 mm	25,000	-60～125℃	IP67	7.4 x 7.4 mm	8.4 mm
RDS-74R45A -508	ピン直角	凸ノブ	10, 16	スリット	3.5 mm	25,000	-60～125℃	IP67	7.4 x 7.4 mm	8.4 mm
RDS-7229-CR	クリンプピン	凸ノブ / フラット	4, 10, 16	矢印/十字/ スリット	3.5 mm	10,000	-40～85℃	IP67	7.2 x 7.2 mm	2.9 mm
RDS-7229-D	ピン	凸ノブ / フラット	4, 10, 16	矢印/十字/ スリット	3.5 mm	10,000	-40～85℃	IP67	7.2 x 7.2 mm	2.9 mm

5.08mmピッチ　SMTタイプ　ロータリーDIPスイッチ

シリーズ	端子	ツマミ	ポジション	操作部	ピン長	寿命	動作温度	防水性	幅x奥行	厚さ
RDS-74385-SMT	ガルウイング	フラット	10, 16	矢印	-	25,000	-60～125℃	IP67	7.4 x 7.4 mm	3.85 mm
RDS-74385-45A -SMT	ガルウイング	凸ノブ	10, 16	スリット	-	25,000	-60～125℃	IP67	7.4 x 7.4 mm	3.85 mm
RDS-7229-SMT	ガルウイング	凸ノブ / フラット	4, 10, 16	矢印/十字/ スリット	-	10,000	-40～85℃	IP67	7.2 x 7.2 mm	2.9 mm
RDS-7229-JSMT	Jフック	凸ノブ / フラット	4, 10, 16	矢印/十字/ スリット	-	10,000	-40～85℃	IP67	7.2 x 7.2 mm	2.9 mm
RDS-7229-ASMT	直角 SMT	凸ノブ / フラット	4, 10, 16	矢印/十字/ スリット	-	10,000	-40～85℃	IP67	7.2 x 7.2 mm	2.9 mm

Learn more >>
