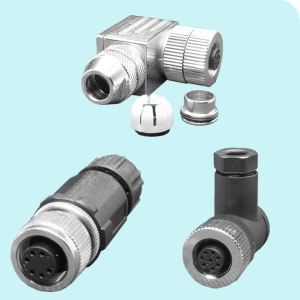

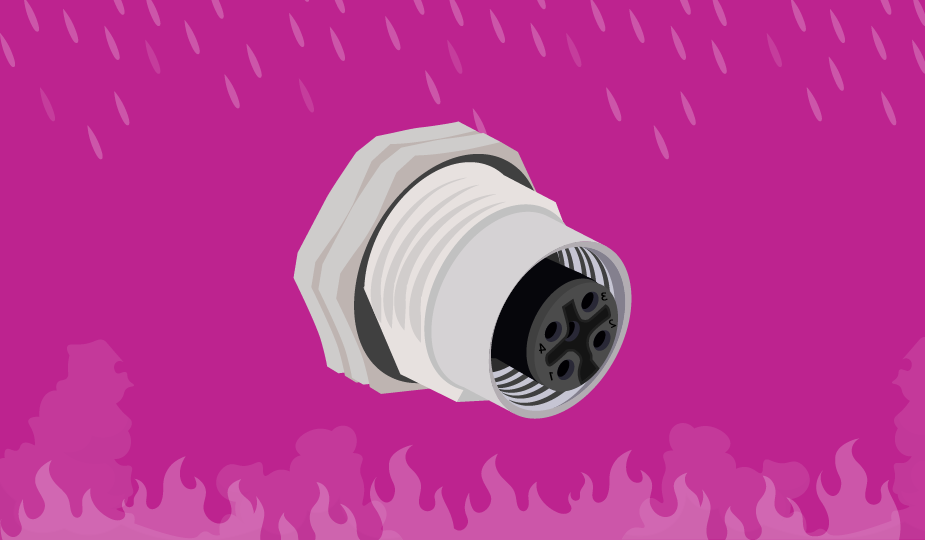

【丸型コネクタとは？】

丸型コネクタは、円形の嵌合部を持つコネクタです。電源、信号、通信などの接続に使用され、円形の構造による堅牢性や、ねじ式などのロック機構を備えた製品が多いことから、産業機器やFA（ファクトリーオートメーション）機器、センサーなどで広く使用されています。特にM5、M8、M12などのM型丸型コネクタは、機器の小型化と確実な接続を両立しやすく、センサーやアクチュエータ、制御機器などの配線に適しています。


【M5・M8・M12の違い】

M型丸型コネクタでは、コネクタのサイズを示す「M5」「M8」「M12」といった呼び方が一般的に使用されます。数字はコネクタのねじ部の呼び径を示しており、サイズによって外形寸法や対応する極数、定格電流などが異なります。

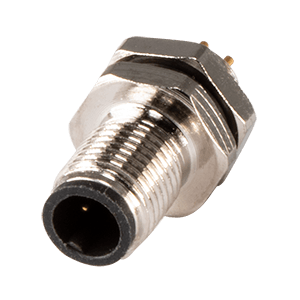

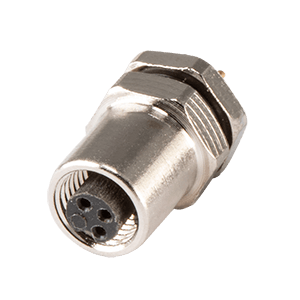

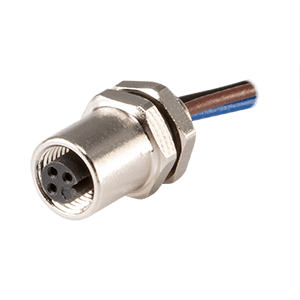

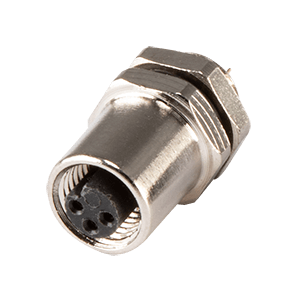

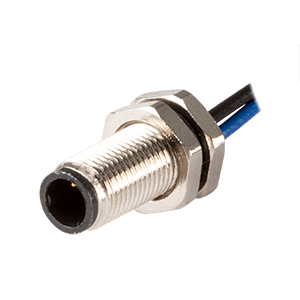

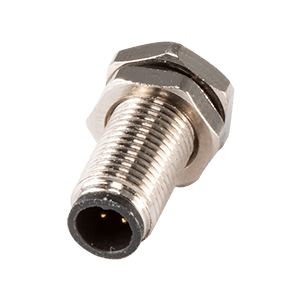

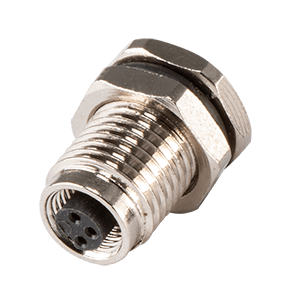

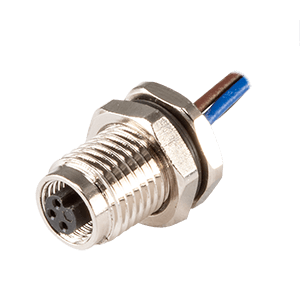

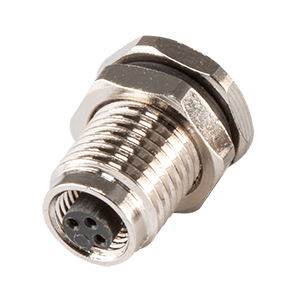

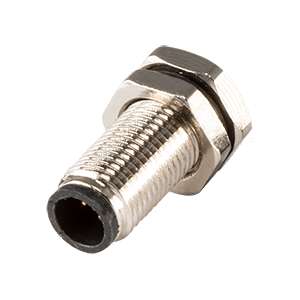

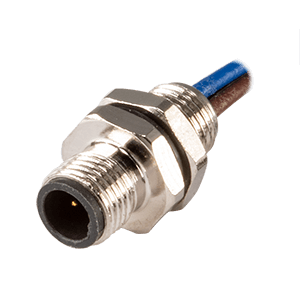

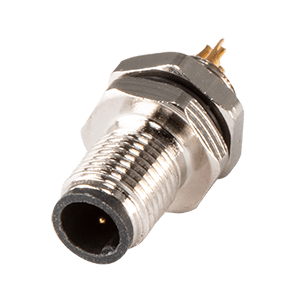

M5コネクタ

M5はM型丸型コネクタの中でも小型のタイプです。限られたスペースに設置するセンサーや小型機器などに適しています。Same SkyのM5コネクタでは、3極・4極、Aコードの製品をラインナップしています。同じM12コネクタでも、コードが異なる場合は嵌合できないため、交換・選定時にはコネクタサイズだけでなく、コードも確認する必要があります。

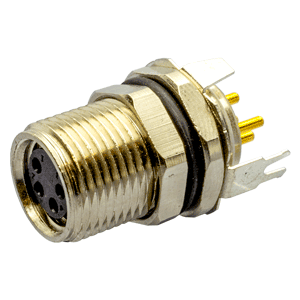

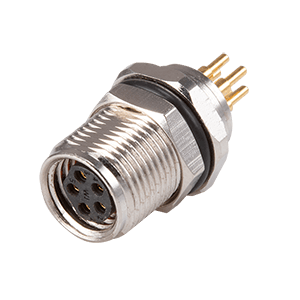

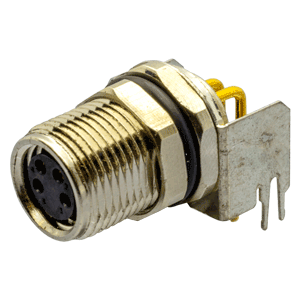

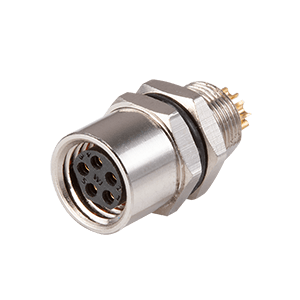

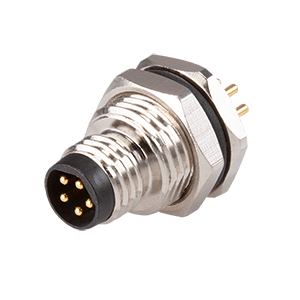

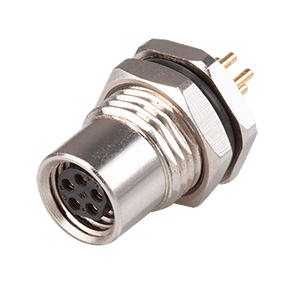

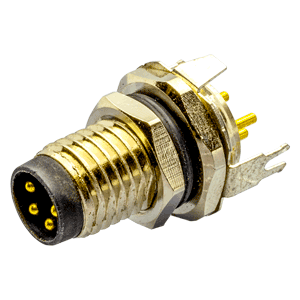

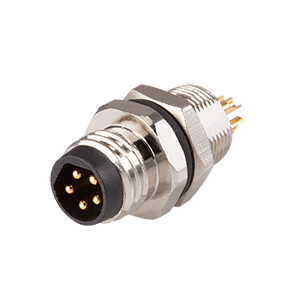

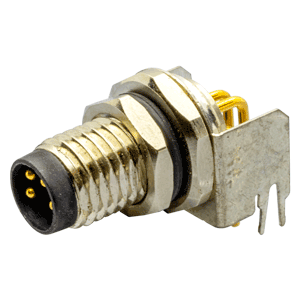

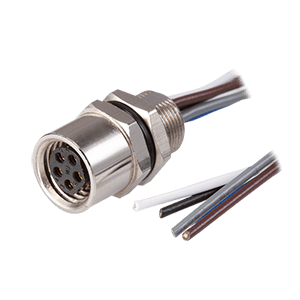

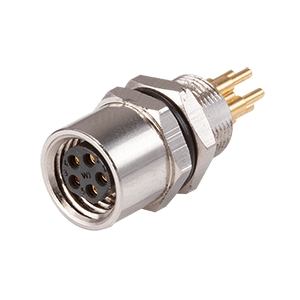

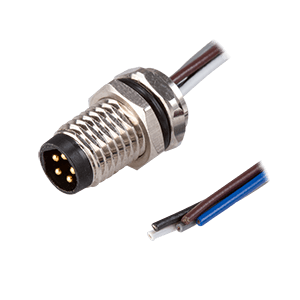

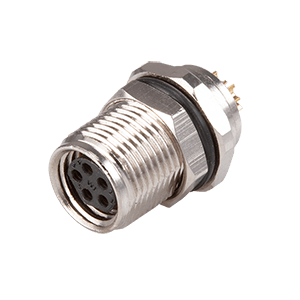

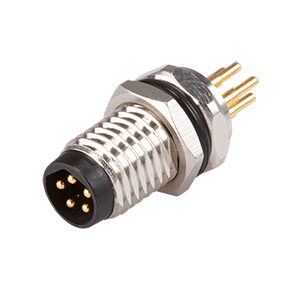

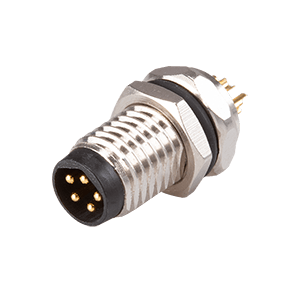

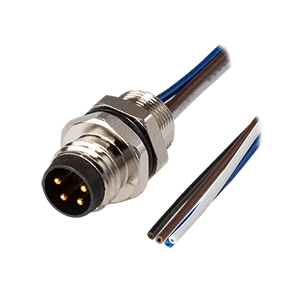

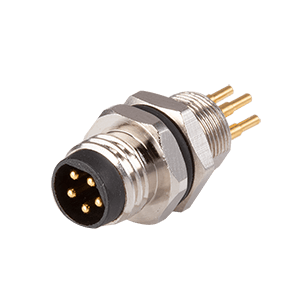

M8コネクタ

M8はM5より大きく、比較的小型でありながら、より多くの極数や仕様に対応できます。センサー、アクチュエータ、FA機器など、産業用途で幅広く使用されています。Same SkyのM8コネクタでは、3～8極、AコードおよびBコードの製品をラインナップしています。

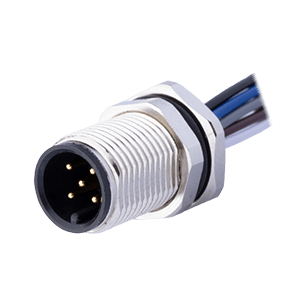

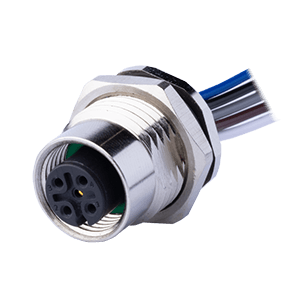

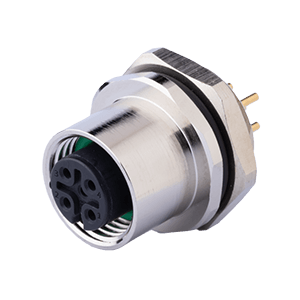

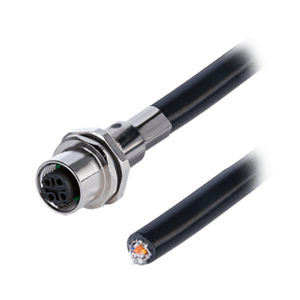

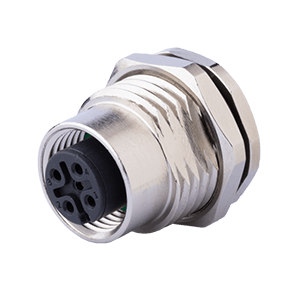

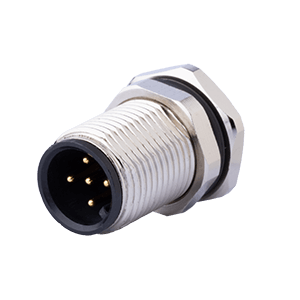

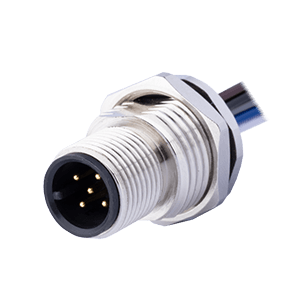

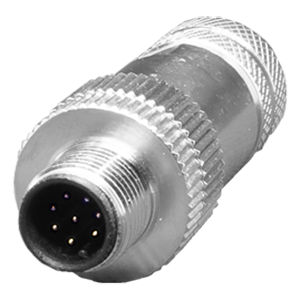

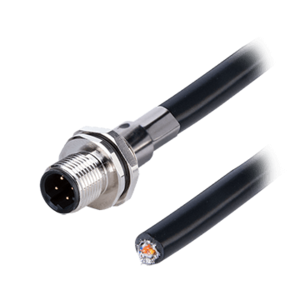

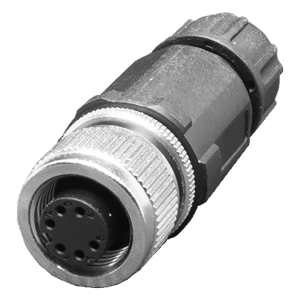

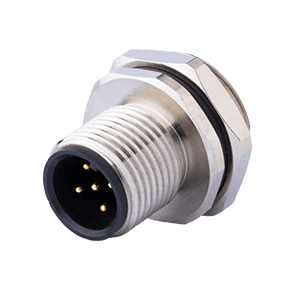

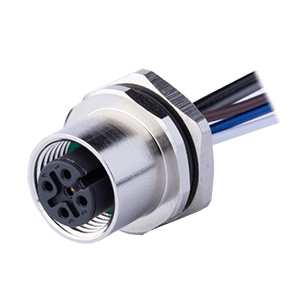

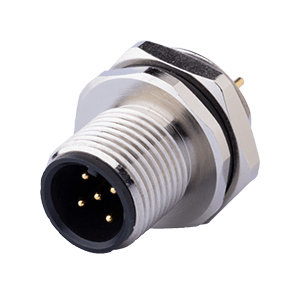

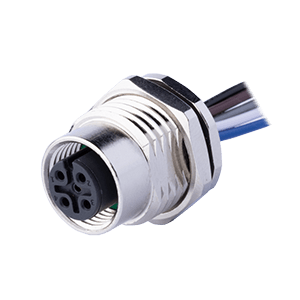

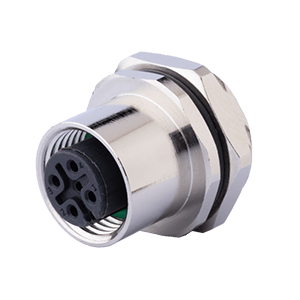

M12コネクタ

M12はM5、M8より大きく、産業機器やFA機器で広く使用されているサイズです。複数の極数やコーディングに対応し、電源、信号、通信など幅広い用途に使用できます。Same SkyのM12コネクタでは、3、4、5、8、12極、AコードおよびDコードの製品をラインナップしています。


【丸型コネクタのコード（コーディング）とは？】

M型コネクタ、特にM12コネクタでは、同じサイズであっても接続する用途に応じて異なる「コード（コーディング）」が使用されます。コードは、コネクタのキー形状やピン配置などを区別するためのもので、誤ったコネクタ同士を接続することを防ぐ役割があります。

Aコード

センサーやアクチュエータ、一般的な電源・信号接続などで使用されます。

Bコード

産業用フィールドバスなどの接続に使用されます。

Dコード

産業用Ethernetなどのデータ通信に使用されます。


【丸型コネクタの取付方式】

丸型コネクタには、機器の筐体に取り付けるパネルマウントタイプと、ケーブル側に取り付けるタイプがあります。

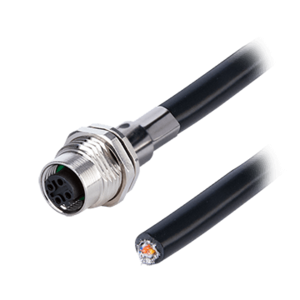

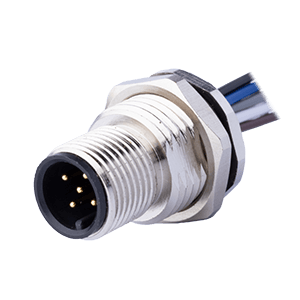

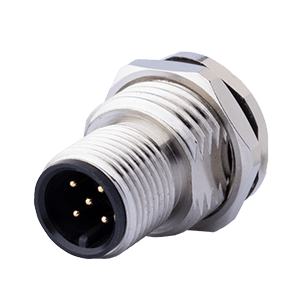

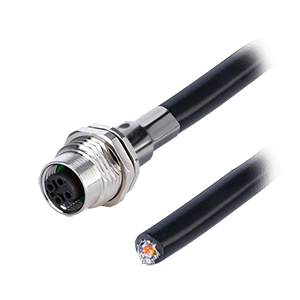

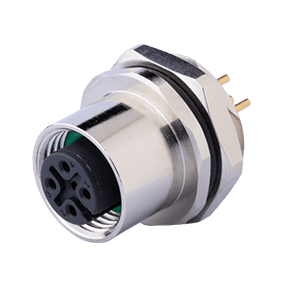

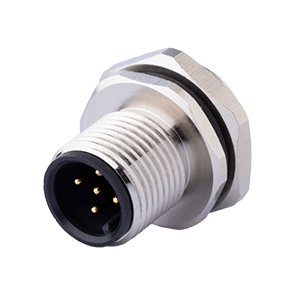

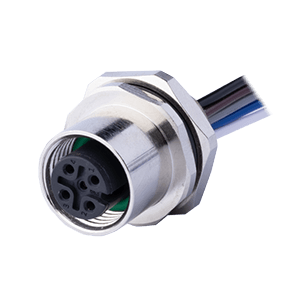

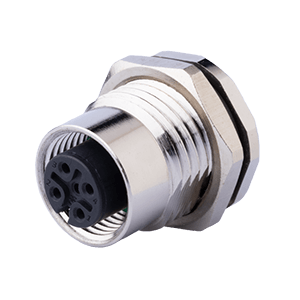

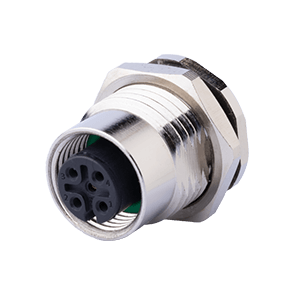

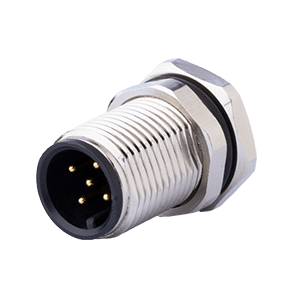

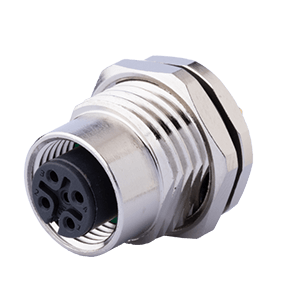

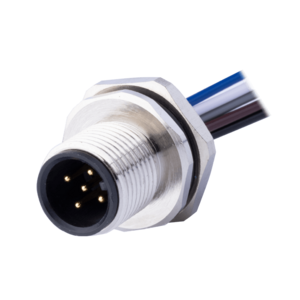

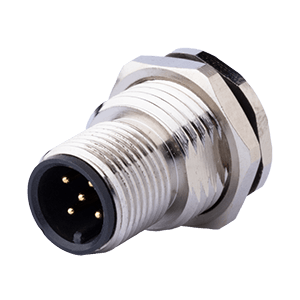

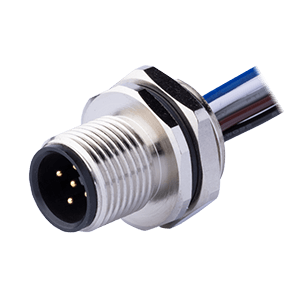

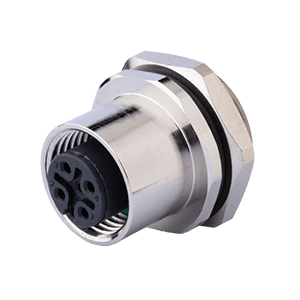

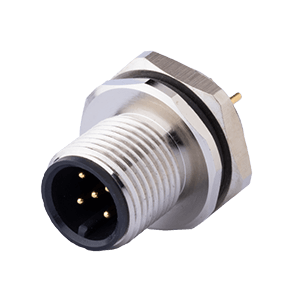

パネルマウント

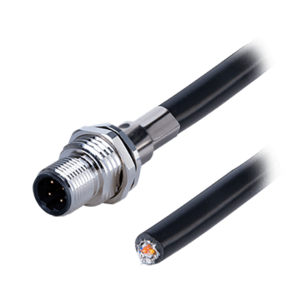

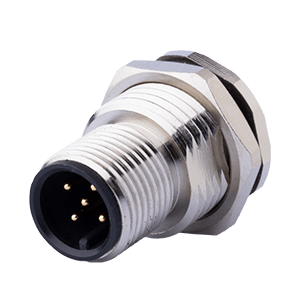

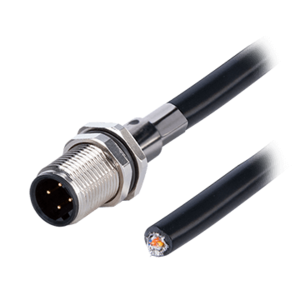

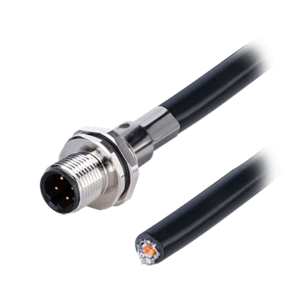

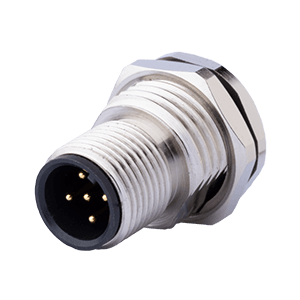

機器のパネルや筐体にコネクタを固定する方式です。装置内部の基板や配線と外部ケーブルを着脱可能な形で接続する場合などに使用されます。取付方向や固定方法には複数の種類があるため、機器の構造に合わせて選択します。

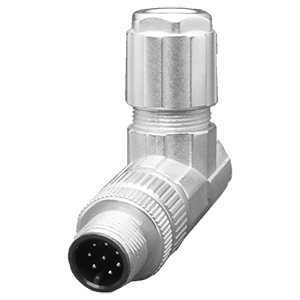

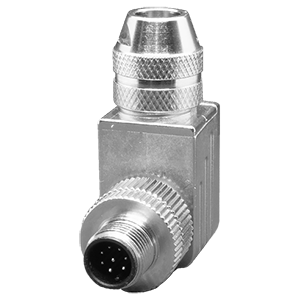

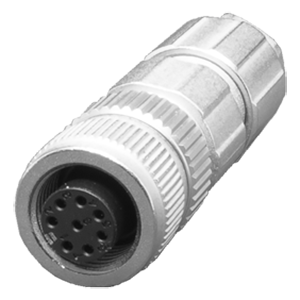

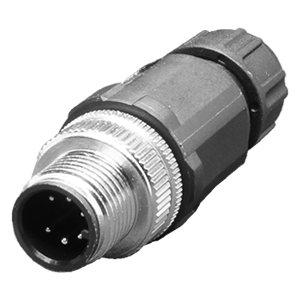

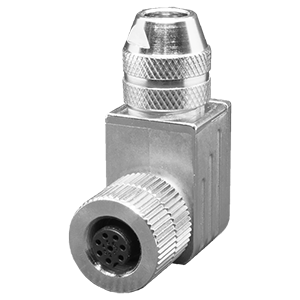

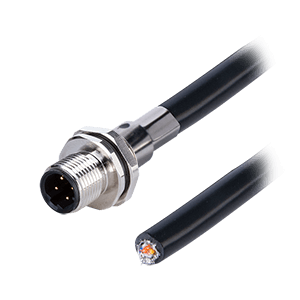

ケーブル取付

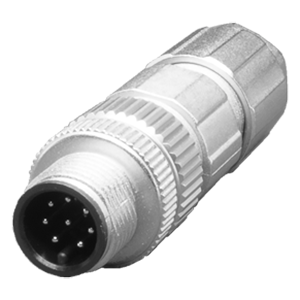

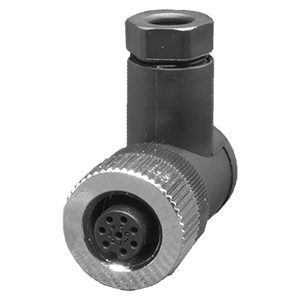

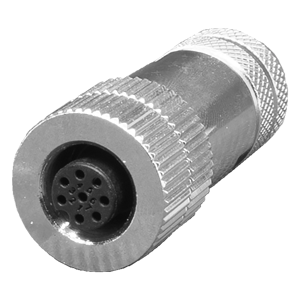

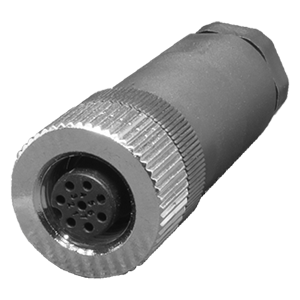

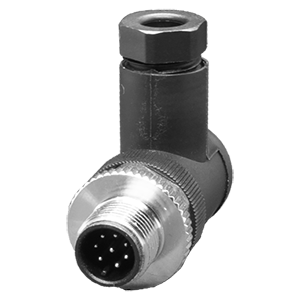

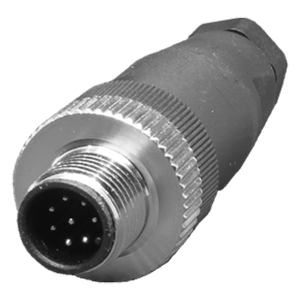

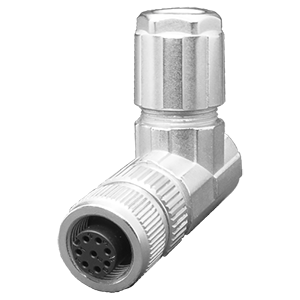

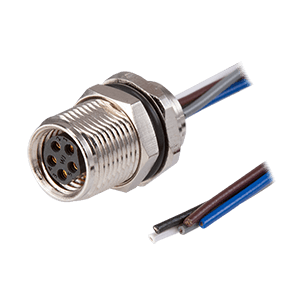

ケーブルに直接コネクタを取り付ける方式です。あらかじめケーブルが接続された製品のほか、用途に応じてケーブルを加工して取り付ける現場組立型の製品もあります。


【丸型コネクタの接続方式】

丸型コネクタでは、嵌合後にコネクタを確実に固定するためのロック機構が使用されます。代表的な方式として、ねじ式、バヨネット式、プッシュプル式などがあります。

ねじ式

嵌合後にカップリングナットなどを回してコネクタを固定する方式です。振動や衝撃が加わる産業機器などでは、確実に固定できることが重要です。Same SkyのM5、M8、M12丸型コネクタは、ねじ式の接続構造を採用しています。

バヨネット式・プッシュプル式

バヨネット式は、コネクタを差し込んで回転させることで固定する方式です。プッシュプル式は、コネクタを押し込むことでロックする方式です。用途や必要な着脱性、振動・衝撃への対応などを考慮して接続方式を選択します。


【IP67とは？丸型コネクタの防塵・防水性能】

丸型コネクタは、粉塵や水分が存在する環境で使用されることがあるため、防塵・防水性能も重要な選定項目です。IPコードは、電気機器の筐体などがどの程度の固形物や水の侵入を防げるかを示す保護等級です。

IP67の意味
  • 「6」：粉塵が内部に侵入しない防塵性能
  • 「7」：規定された条件で一時的な水没に耐える防水性能

Same SkyのM5、M8、M12丸型コネクタはIP67に対応しています。ただし、防塵・防水性能は、コネクタ単体だけでなく、適切に嵌合されていることや、接続するケーブル・機器側の構造なども関係します。実際の使用環境では、製品の仕様書やデータシートに記載された条件を確認してください。


【丸型コネクタの主な用途】

丸型コネクタは、産業機器を中心に、電源、信号、通信などの接続に使用されています。

FA・産業機器

センサー、アクチュエータ、制御機器などの配線に使用されます。

産業用ロボット

センサーや制御信号、電源などの接続に使用されます。

計測機器

各種センサーや測定機器の信号接続などに使用されます。

産業用ネットワーク

M12コネクタでは、産業用Ethernetなどの通信接続にも対応した製品があります。

屋外・水分や粉塵のある環境

IP67などの保護等級に対応した製品は、適切な条件下で防塵・防水性能が求められる機器に使用できます。


【丸型コネクタの選び方】

丸型コネクタを選定するときは、使用する機器や回路に必要な仕様を整理し、用途に合った製品を選択します。同じM5、M8、M12というサイズであっても、極数、コード、端子仕様、定格電圧・電流、取付方式などによって仕様が異なります。また、同じサイズ・極数のコネクタであっても、コードやキー形状、ピン配置などが異なる場合があります。代替コネクタを選定する場合は、現在使用している製品のサイズだけで判断せず、極数、コード、オス・メス、取付寸法、定格、端子仕様などを確認したうえで、嵌合する相手側コネクタとの互換性を確認することが重要です。

1. コネクタサイズを選ぶ

設置スペースや必要な極数、電気的仕様などを考慮し、M5、M8、M12などから選択します。

2. 必要な極数を確認する

電源線、信号線、通信線など、接続する回路に必要な接点数を確認します。

3. コードを確認する

特にM12ではAコード、Bコード、Dコードなどがあり、用途やピン配置が異なります。

4. オス・メスを確認する

接続する相手側のコネクタに合わせて、プラグ・ジャックの組み合わせを確認します。

5. 定格電圧・電流を確認する

接続する回路の電圧・電流が、コネクタの定格値を超えないことを確認します。

6. 取付方式を選ぶ

機器側に固定する場合はパネルマウント、ケーブル側に接続する場合はケーブル取付タイプなど、機器の構造に合わせて選択します。

7. 使用環境を確認する

屋外や水分・粉塵のある環境では、IP等級や使用温度範囲などの環境仕様を確認します。


【丸型コネクタに関するよくある質問】

M5、M8、M12の数字は何を表していますか？

M型コネクタのサイズを表す呼び方で、一般的にはねじ部の呼び径を基準としています。M5、M8、M12では外形寸法や対応する仕様が異なります。

M12コネクタなら、すべてのM12コネクタを接続できますか？

いいえ。M12というサイズが同じでも、コード、極数、キー形状、ピン配置などが異なる場合があります。接続する相手側コネクタとの互換性を確認する必要があります。

IP67の丸型コネクタなら、どのような環境でも使用できますか？

IP67は防塵・防水性能の目安ですが、使用条件によって適用範囲が異なります。実際の使用環境に対して、製品のIP等級、使用温度、ケーブル仕様などを確認してください。

丸型コネクタのオスとメスはどのように選びますか？

接続する相手側のコネクタに合わせて選択します。交換用途の場合は、現在使用しているコネクタの嵌合側、極数、コード、取付方式などを確認してください。
